Jakkara - Stool

Tehtävänä valmistaa jakkara puusta, vaihtoehtoina koivu tai vaahtera. Itse päädyin jälkimmäiseen. Tehtävän edetessä tutustutaan eri koneiden käyttöön ja saadaan niihin hyväksytty käyttöoikeus.

Job is to make a wooden stool, using birch or maple. I chose the latter. Mission of this job is to familiriaze the machines and get permission to operate the machines by yourself.


Valitsin istuinosaksi puun jossa on keskellä iso oksa ja halkeamia. Mielestäni se tuo esineeseen enemmän luonnetta ja näköä kuin että olisi pelkästään ns. "laadukasta puuta".

As a seat. I chose a wood that's got a big knot and cracks on it. I think it gives whole lotta more character to the final product than using just a normal high quality wood.

Höyläys toi esiin lisää hienoja kuvioita. Seuraavaksi raot siistitään ja täytetään kirkkaalla epoksilla.

Planer popped up more nice looking patterns. After this the cracks are filled with clear epoxy resin.







Tässä epoksilla täytettynä. Seitsemän päivän päästä jatkuu...

Here filled with epoksy. Now have to wait seven days...

Epoksin kuivuessa oli aikaa miettiä ja luonnostella jakkaran muotoja. Ensimmäinen mielikuva työstettävän puun nähtyäni oli että keskellä oleva kuvio on selvästi lehti, joten lähdin sen pohjalta luonnostelemaan. Hahmottelin myös muunlaisia muotoja mutta palasin aina lopulta lehden muotoihin.

While the epoxy is drying I had time to sketch the design of the stool. My first image when I saw the wood, was that there is a leaf on it. That in mind I started sketching, I tried some other designs as well but didn't like them. So I'd stick with the leaf design.

Epoksin kuivuttua höyläsin aihion tasaiseksi.

After the epoxy dried up, I planed the blank.

Hahmottelin istuinosan muotoa ensin skissipaperille ja sen jälkeen lähdin työstämään mallia uretaanilevystä. Uretaani on helppoa ja nopeaa työstää joten siitä on helppo tehdä 1:1 malli ja hakea tuotteen lopullista muotoa.
Istuimen koko n. 34 x 50 cm.

I started sketching the shape on paper and then started shaping the model from polyurethane foam. Polyurethane is easy and fast to work with and form a shape of the product in 1:1.
Size of the seat is approximately 34 x 50 cm.

Samalla tavalla lähdin hakemaan myös jalan muotoa. Jalan pituus tulee olemaan 40 cm ja halkaisija n. 6 cm. En ole aiemmin sorvannut joten saas nähdä miten tällaisen tutkielman kanssa käy lopulta käy...

Shaping the feet same way. Size of the feet will be 40cm long and diameter approximately 6 cm. I have never been using a lathe, so we'll see how this finally goes...

Lisää mietiskelyä tulevista muodoista. Opettaja kehotti huomioimaan että aiemmin hahmotellut jalat vievät ehkä liikaa huomiota itse istuimen luonnollisesta kuviosta, joka onkin epäilemättä totta. En tullut moista ajatelleeksi tuossa tekemisen huumassa. Kynä siis käteen ja hahmotelmia uusiksi. Päädyin yksinkertaiseen alaspäin hieman kapenevaan kartio muotoon. Myös istuin sai osakseen hienosäätöä ja kääntyi toisin päin.

Rethinking the shapes. Teacher pointed out that if the legs are like I sketched before, they will draw attention from the seat, which is the main thing, because of the natural pattern. So the new design is a cone shape. Also reflected the seat.

Aloin työstää jaloista uusia malleja uretaanista. Lopullinen muoto on pyöreä, mallit tyydyin tekemään vain silmämääräisesti pyöreiksi.

Making new models from polyurethane foam.

Jalkojen paikat ja asettelu kaipaa vielä hienosäätöä, aivan suorassa jalat eivät näytä alkuunkaan hyviltä ja jakkara näyttää myös kiikkerältä. Istuinosan muotoon olen kohtuullisen tyytyväinen, pyöreät reunat ja alle kaartuva reuna tuovat kevyemmän vaikutelman.

Fitting the legs. Needs adjustment. I have to put them in a small angle, so the stool won't look like it's crashing when sitted. I'm satisfied with the seat design, round edges make it look lighter.

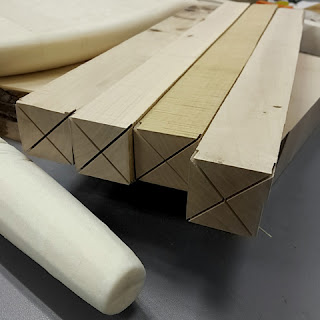

Jalkojen aihiot sahattuna, höylän kautta kulmia lisää ja sorvailemaan.

Leg blanks. Making those octagon shaped with planer and then I can start up th

Perehtymistä sorvauksen saloihin.

ABC's of the lathe.





Harjoituskappale valmiina. Onhan siinä vielä harjoiteltavaa mutta hienoa hommaa on.

Practice piece is ready. A lot more practice needed.



Pieni videonpätkä sorvauksesta. Kuvaajana toimi Roosa, Kiitos!!

Short video clip. Roosa was behind the camera, thank you!!



Sitten aloin hahmotella jalkojen paikkoja istuimen alapuolelle. Otin keskipisteeksi oksan keskikohdan ja hain siitä viivoilla paikat jaloille.

Then I started to seek a good spots for the legs. I decided that the center point is the knot center and then placed the leg spots with lines.

Kolot haluttiin 5 asteen kulmaan, joten poratessa täytyi alustaa saada kallistettua. Tässä jouduin käyttämään hieman karkeita menetelmiä, sillä poran pöydässä ei kallistussäätöä ole. Eli puupalikkaa alle ja kulmatulkilla sihdattiin aste silmämääräisesti kohdilleen koneen pylvään kanssa.

I wanted the legs to tilt 5 degrees, so the platform had to be tilted. I had to use a little rough methods, since the drill table doesn't have a tilt feature. Placing wood blocks under the platform and targeting with angle finder tool to the drill pole, I got approximately correct angle for the legs.

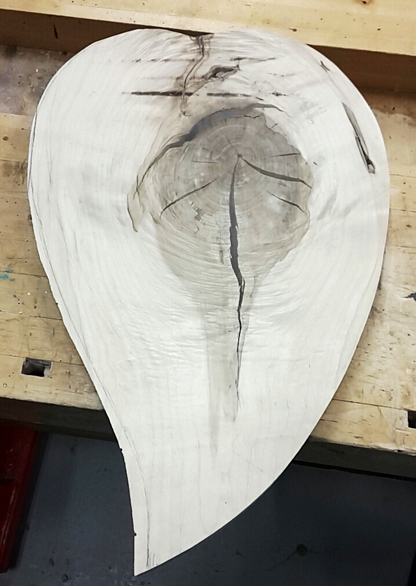

Kolojen poraamisen jälkeen leikkaisin istuimen karkeasti muotoonsa vannesahalla.
Sen jälkeen hion reunat sileiksi.

After drilling the slots, I cutted the seat in it's shape with band saw. After that I sanded the edges.

 Jalkojen sovittelua. Test fitting the legs.

Reunat esipyöristettiin yläjyrsimellä, loput hoituu viilalla.
